Motor AC vs Motor DC: diferențe cheie, cum funcționează și cum să alegi

Motor AC şi Motor DC : Diferența de bază

Fundamentalul diferența dintre motoarele electrice de curent alternativ și de curent continuu este tipul de curent electric pe care fiecare este proiectat să îl transforme în rotație mecanică. motoare de curent alternativ rulează pe curent alternativ — o sursă care inversează polaritatea la o frecvență fixă (50 Hz sau 60 Hz, în funcție de standardul rețelei). motoare de curent continuu rulează pe curent continuu, unde tensiunea și curentul circulă continuu într-o singură direcție. Această distincție unică în alimentarea cu energie conduce fiecare diferență în aval în construcția motorului, metoda de control al vitezei, cerințele de întreținere și adecvarea aplicației.

Ambele tipuri de motoare se supun aceluiași principiu fundamental - legea forței Lorentz, care afirmă că un conductor purtător de curent plasat într-un câmp magnetic experimentează o forță perpendiculară atât pe direcția curentului, cât și pe direcția câmpului. Cuplul care învârte rotorul este o consecință directă a acestei forțe care acționează peste un spațiu între componentele staționare și cele rotative. Ce diferă între Motoare electrice AC și DC este modul în care este creat câmpul magnetic, cum este susținut și cum interacționează cu înfășurările rotorului în timp.

Cum funcționează motoarele AC

Motoare electrice cu curent alternativ generează un câmp magnetic rotativ în stator - ansamblul exterior staționar - prin furnizarea de curent alternativ la înfășurările distribuite dispuse în jurul orificiului statorului. Într-un motor cu inducție trifazat, cele trei faze sunt deplasate la 120° una de cealaltă atât în ​​spațiu, cât și în timp, producând un câmp care se rotește continuu la viteză sincronă. Acest câmp rotativ induce un curent în conductoarele rotorului prin inducție electromagnetică; curentul indus creează, la rândul său, propriul câmp magnetic, iar interacțiunea dintre cele două câmpuri produce cuplu.

Rotorul unui motor cu inducție în cușcă de veveriță - cea mai răspândită variantă a motoare electrice cu curent alternativ la nivel global — nu conține înfășurări, perii și conexiuni electrice externe. Barele rotorului sunt scurtcircuitate la fiecare capăt de inele conductoare de capăt, iar curentul trece prin ele pur prin inducție. Această construcție face motoarele de curent alternativ cu cușcă veveriță extrem de robuste: nu există alte părți de contact de uzură în afară de rulmenți, iar motorul poate funcționa continuu ani de zile în medii cu praf, umede sau cu vibrații grele, cu întreținere minimă.

Motoarele sincrone de curent alternativ funcționează pe un principiu înrudit, dar distinct: rotorul este magnetizat — fie de magneți permanenți, fie de o înfășurare de câmp excitat separat — și se blochează în pas cu câmpul rotativ al statorului, funcționând exact la viteză sincronă, indiferent de sarcină (în limita cuplului de extragere). Motoarele sincrone sunt utilizate acolo unde este necesară o consecvență precisă a vitezei, inclusiv în mașinile textile, fabricile de hârtie și sistemele de pompare de precizie.

Cum funcționează motoarele de curent continuu

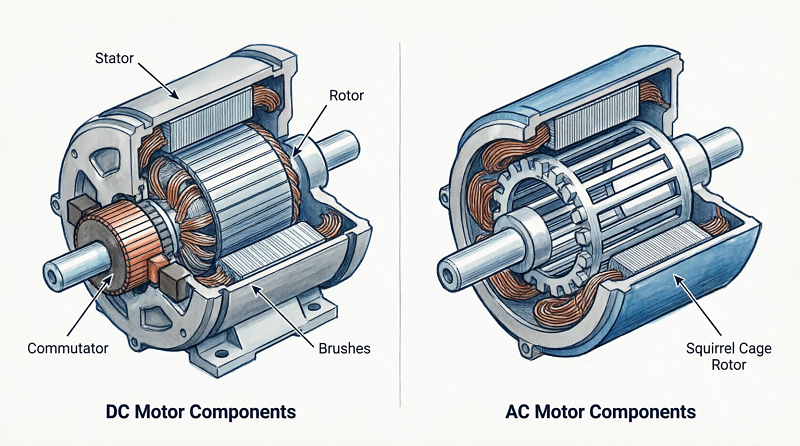

Într-un periaj convențional motor DC , statorul produce un câmp magnetic staționar — fie din magneți permanenți, fie din înfășurări de câmp alimentate de curent continuu. Rotorul, numit armătură, poartă conductoare înfăşurate conectate la un comutator segmentat. Periile de cărbune mențin contactul electric de alunecare cu comutatorul, schimbând direcția curentului prin bobine succesive de armătură pe măsură ce rotorul se rotește. Această comutație mecanică asigură că curentul armăturii curge întotdeauna în direcția care susține cuplul în aceeași direcție de rotație, indiferent de poziția rotorului.

Interfața comutator-perie este diferența structurală definitorie dintre motoarele de curent continuu cu perii și motoare de curent alternativ . Permite un control simplu al vitezei — reducerea tensiunii de alimentare sau a curentului de armătură reduce direct viteza — dar introduce obligații de întreținere. Periile se uzează progresiv, generând praf de carbon și necesită inspecție și înlocuire periodică. La viteze mari sau în medii cu praf, uzura periei accelerează semnificativ. În aplicațiile în care accesul la întreținere este dificil sau contaminarea este o problemă, acesta este un dezavantaj decisiv.

Motoarele de curent continuu fără perii (BLDC) elimină în întregime comutatorul, înlocuind comutația mecanică cu comutația electronică printr-un controler dedicat care monitorizează poziția rotorului prin senzori cu efect Hall sau senzori EMF înapoi și comută curentul prin înfășurările statorului în secvență. Motoarele BLDC combină flexibilitatea de control al vitezei a modelelor tradiționale de curent continuu cu simplitatea mecanică a motoarelor cu inducție cu curent alternativ și au devenit alegerea dominantă în aplicații, de la ventilatoare de răcire pentru computer și acționări de tracțiune pentru vehicule electrice la sisteme industriale servo și propulsie drone.

Motor electric AC vs DC: comparație alăturată

Tabelul de mai jos rezumă principalul diferențele dintre motoarele de curent alternativ și de curent continuu peste parametrii de specificație cei mai relevanți pentru deciziile de achiziții industriale și comerciale.

Controlul vitezei: diferența practică dintre motoarele electrice de curent alternativ și de curent continuu

Controlul vitezei este locul unde diferența dintre motoarele electrice de curent alternativ și de curent continuu devine cel mai semnificativ din punct de vedere operațional. Într-un motor de curent continuu cu perii, viteza este direct proporțională cu tensiunea armăturii și invers proporțională cu fluxul câmpului - reglarea fiecărei variabile cu un simplu reostat sau cu un controler PWM produce o variație lină, pe o gamă largă de viteze. Acest lucru a făcut ca motoarele de curent continuu să fie alegerea implicită pentru acționările industriale cu viteză variabilă de-a lungul secolului XX, în special în aplicații precum laminoare, mașini de hârtie și palanuri cu macara unde viteza trebuia ajustată continuu sub sarcină.

Apariția variatoarelor de frecvență (VFD) fiabile și rentabile a schimbat fundamental poziția competitivă a motoare de curent alternativ and DC motors în aplicații cu viteză variabilă. Un VFD convertește sursa de alimentare cu frecvență fixă ​​într-o ieșire cu frecvență variabilă și tensiune variabilă, permițând unui motor cu inducție AC să funcționeze la orice viteză pe o gamă largă - de obicei 10% până la 120% din viteza nominală - cu control complet al cuplului. VFD-urile moderne implementează algoritmi de control vectorial sau control direct al cuplului (DTC) care oferă un răspuns dinamic comparabil cu un drive DC, eliminând avantajul principal de performanță pe care îl dețineau anterior sistemele DC.

Implicația practică este că, pentru instalațiile industriale noi cu viteză fixă sau variabilă care se bazează pe o sursă de curent alternativ trifazat, un motor de inducție CA cu rating IE3 sau IE4 cu VFD este aproape întotdeauna alegerea superioară din punct de vedere economic și tehnic. Fortărețele rămase ale motorului cu curent continuu sunt echipamente mobile alimentate cu baterii (unde alimentarea este în mod inerent DC), aplicații care necesită un cuplu de pornire foarte mare la tensiuni de alimentare scăzute și facilități vechi în care infrastructura curentă existentă face modernizarea costisitoare.

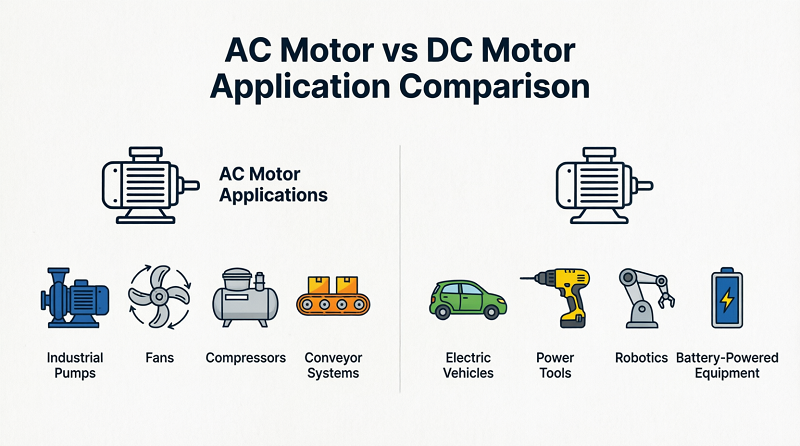

Alegerea dintre motoarele de curent alternativ și de curent continuu: cadru de decizie bazat pe aplicație

Niciun tip de motor nu este universal superior. Selecția corectă între Motoare electrice AC DC depinde de cerințele specifice ale aplicației, de sursa de alimentare disponibilă, de mediul de întreținere și de costul total de proprietate pe durata de viață de proiectare.

Alegeți un motor cu inducție AC atunci când:

• Instalația se bazează pe o sursă de alimentare de curent alternativ standard monofazată sau trifazată.
• Ciclul de funcționare este continuu sau aproape continuu, iar mediul înconjurător este aspru, umed, prăfuit sau exploziv - construcția fără perii elimină riscul de aprindere din cauza arcului de perie.
• Puterea de ieșire depășește 50 kW, în cazul în care motoarele cu inducție de curent alternativ oferă avantaje semnificative de cost și eficiență față de proiectele echivalente de curent continuu.
• Este disponibil acces minim de întreținere — ventilatoare HVAC, pompe, compresoare și transmisii transportoare în locații îndepărtate sau cu acces dificil.

Alegeți un motor DC cu perii atunci când:

• Aplicația este alimentată de baterii și de joasă tensiune - scule electrice, aparate mici, accesorii auto și robotică hobby.
• Este necesar un cuplu de pornire foarte mare în raport cu dimensiunea motorului, iar ciclul de lucru este intermitent.
• Bugetul electronic de control este restrâns - un controler PWM simplu este substanțial mai ieftin decât un driver VFD sau BLDC.

Alegeți un motor DC fără perii atunci când:

• Aplicația necesită eficiență ridicată, densitate mare de putere și durată lungă de viață într-un factor de formă compact - vehicule electrice, drone, dispozitive medicale și sisteme servo de precizie.
• Viteza și poziția trebuie controlate cu mare precizie pe o gamă dinamică largă.
• Întreținerea nu este practică, dar fiabilitatea este critică - absența periilor și a comutatorului elimină cel mai frecvent mod de defecțiune la motoarele de curent continuu.

În practică, granița dintre motoare de curent alternativ and DC motors s-a estompat semnificativ pe măsură ce electronicele de putere s-au maturizat. Un motor BLDC acționat de un invertor trifazat sofisticat nu se distinge electric de un motor AC sincron cu magnet permanent - același hardware poate fi clasificat ca oricare, în funcție de algoritmul de control aplicat. Ceea ce contează în cele din urmă este dacă sistemul complet de acționare cu motor oferă caracteristicile necesare cuplu-viteză, eficiență, fiabilitate și costul total de proprietate pentru aplicația țintă.
